单相3.5KW电磁加热板



    单相3.5KW/220V数字电磁加热控制器是一种多用途的高效加热节能产品,具有节电效果显著,升温速度快,热效率高,降低生产环境温度等显著特点。本产品是采用本公司第三代数字处理平台技术,嵌入式32位处理系统,全数字锁相跟踪处理。主板接口丰富,支持标准modbus RTU通讯协议,可轻而易举实现触摸屏人机对话、远程控制。而且具有跟踪速度快、精度高、可调性强、线圈适应强、安装方便、调试简单等优点,可广泛应用于中塑料机械设备、食品机械、商用电磁炉等高效加热设备中。

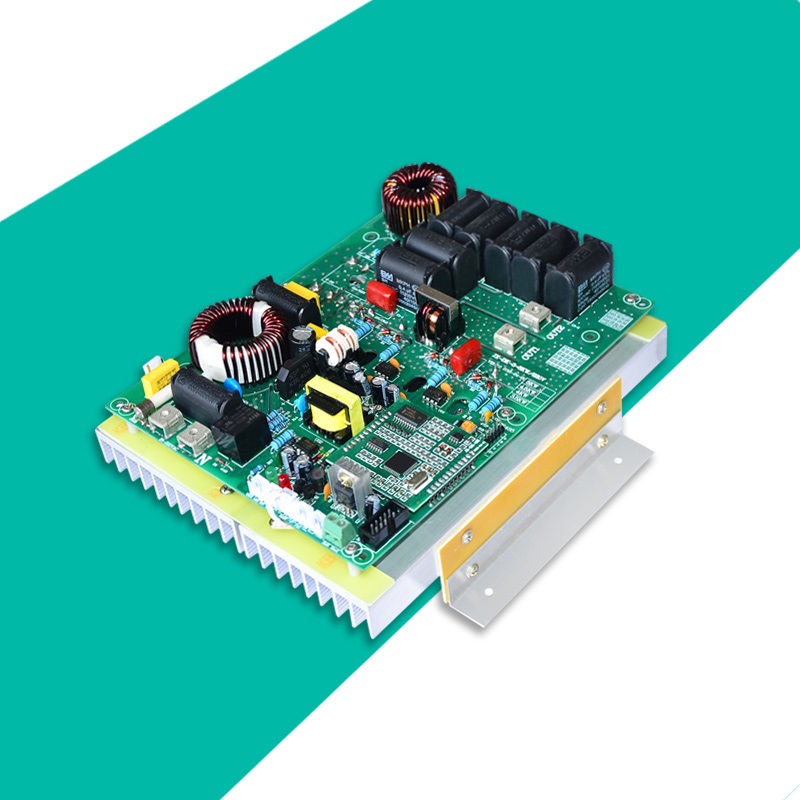

    单相3.5KW电磁加热器

    单相3.5KW电磁加热器



    产品的部件名称和接线

    单相3.5KW电磁加热器图解说明

    单相3.5KW电磁加热器图解说明

    编号 接线和用途
    1 接电源220V
    2 工作指示灯
    3 外接工和指示灯(待机时闪亮,工作时常亮,有故障时,快速闪亮
    4 外部负载温度检测接口2,精度达±1℃(注意:若是需要测量150℃以上的温度,需另外接温控器)
    5 外部负载温度检测接口1,精度达±1℃(注意:若是需要测量150℃以上的温度,需另外接温控器)
    6 IGBT温度传感器

    7 外接10K电位器或PID输入(当为PID输入时请注意正负方向)
    8 软启动接口,(接到温控器输出端),当软启动口接到接到温控器输出端时,一定要拔掉短接环
    9 接可编程数字显示器
    10 基于DSP高速数字控制系统
    11 RS485 Modbus通讯接口
    12 功率微调
    13 高速光藕驱动
    14 线圈输出
    15 谐振电容
    16 CLC电源虑波结构,进一步抑制谐波干扰电源,提高抗干扰能力
    17 进口整流桥堆
    18 高强度输入共模虑波,有效抑制谐波干扰电源,有效保护周围机器的设备
    19 散热风扇接口(220V)



    产品的安装尺寸

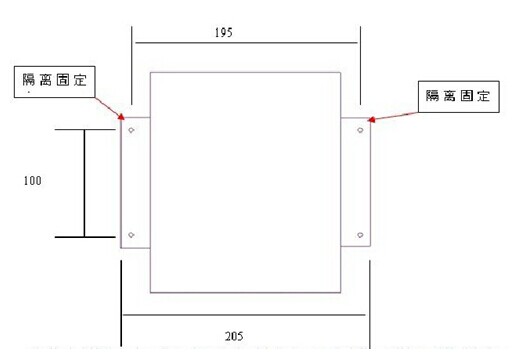

    单相3.5KW电磁加热器安装尺寸

    单相3.5KW电磁加热器安装尺寸



    安装时请注意:由于散热器是分为两个部分,是带电的!!!不能碰到其它任何地方或元件,控制板一定要按照固定脚固定好,散热风扇放在后面要离散热器10mm左右,或者放在侧面,不能紧贴在散热器的后面!!!,否则会不能正工作!!!

    产品的现场安装示意图

    单相3.5KW电磁加热器现场安装示意图

    单相3.5KW电磁加热器现场安装示意图



    产品的快速安装方法

    电源和线圈就绪:把软启动端子短接后就启动工作,工作后操作显示器默认显示输入工作电流,建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键一次,进入显示工作频率,正常时显示10-20kHz,高于22kHz,说明线圈绕少了,需要增加线圈,低于15kHz,说明线圈多绕了,需减少线圈。再按一次[快捷]键,此时显示相位差,正常时显示03-15,高于15时说明线圈少了,或者保温层可能比较厚,或者线圈间隔可能比较大,需调整。当加热到负载正常生产时的温度时,三个参数需符合标准,机器方能理想工作:一、输入工作电流:(85-100%额定范围内都算正常);二、工作频率:10-20kHz,最好在15kHz左右;三、相位差:03-10之间。

    单相3.5KW电磁加热器

    单相3.5KW电磁加热器

    产品的基本性能参数

    名称 参数性能
    额定功率 3.5KW、5KW/220两款
    额定电压频率 AC 220V/50Hz
    电压适应范围 100V~260V,210-260V时恒定功率输出
    适应环境温度 -20℃~50℃
    适应环境湿度 ≤95%
    功率调节范围 20%-100%无级调节
    热转换效率 ≥95%
    有效功率 ≥85%
    工作频率 5-40KHz
    主电路结构 半桥式串联谐振
    控制系统 可编程数字显示器,通过modbus RTU通讯协议可支持触控
    应用模式 开放式应用平台
    显示器 可编程数字显示器
    启动时间 〈1S
    瞬间过流保护时间 ≤2uS
    功率过载保护 130%瞬间保护
    软启动方式 具有完全电气隔离软启动加热/停止模式
    支持PID调节功率 识别0-5V输入电压
    支持0-1300℃负载温度检测 精度达±1℃
    实物尺寸 长220*宽220*高110 (未含风扇)
    适配线圈参数(3.5KW/220V) 6mm2,长度15-17m,电感量80-100uH
    适配线圈参数(5KW/220V) 10mm2,长度12-15m,电感量60-80uH
    线圈与负载距离(保温棉厚度) 当圆形时为25mm,当平面时为20mm,当椭圆时为10-15mm,当超椭圆时为10mm以内。
    说明:本产品不可使用在危及人身安全或其它有特殊安全要求场合!!!

    产品的保护功能

    如果电磁加热器发生异常,保护功能动作,报警停止后,显示屏幕自动切换到显示下列错误(异常)。万一没有下列显示,或其他为难的问题,请与经销店或本公司营业所联系。

    保护功能动作后,请处理引起的原因后,电磁加热器断电再重新上电,然后开始运转。

    出错(报警)定义:

    运行警告(仍可继续工作,但必须调整)
    代码 描述 原因及排查
    A-01 线圈离负载距离较远 保温棉过厚、线圈每圈与每圈之间距离过大、线圈偏短
    A-02 限流运行 线圈离负载距离过远、负载位置不正确,
    A-03 频率偏高 线圈偏短
    出错定义
    代码 描述 原因及排查
    E-01 没电流 没接线圈、线圈断开、或者线圈电感量过大,可调节F-11减小试试
    E-02 瞬间过流 线圈短路、瞬间电流过大
    E-03 IGBT温度传感器开路 IGBT传感器断开或没插好
    E-04 IGBT过温保护 散热器温度过高、风扇不转或堵塞、
    E-05 检测负载温度传感器故障 制定功能才有
    E-06 检测负载温度传感器故障 制定功能才有
    E-07 线圈电流过大 输入或输出电流过大保护
    E-08 工作频率过高 线圈电感量过小
    EnD 定时工作日期结束 需在F-14功能输入密码方可解除
