编号

说明

1

双24V电源输入

2

单16V电源输入

3

外接24V工作指示灯，工作时常亮，不工作时，闪亮

4

外部负载温度检测接口1，精度达±1℃（注意：若是需要测量150℃以上的温度，需另外接温控器）

5

外部负载温度检测接口2，精度达±1℃（注意：若是需要测量150℃以上的温度，需另外接温控器）

6

IGBT温度检测接口

7

PID输入（0-5V）或外接电位器输入

8

外接24V工作指示灯，工作时常亮，不工作时，闪亮

9

电源指示灯

10

软启动接口（两个一样，并联在一起）

11

外接可编程操作显示器

12

RS485接口，可实现远程控制

13

电流大小调节（注意：不能乱调）

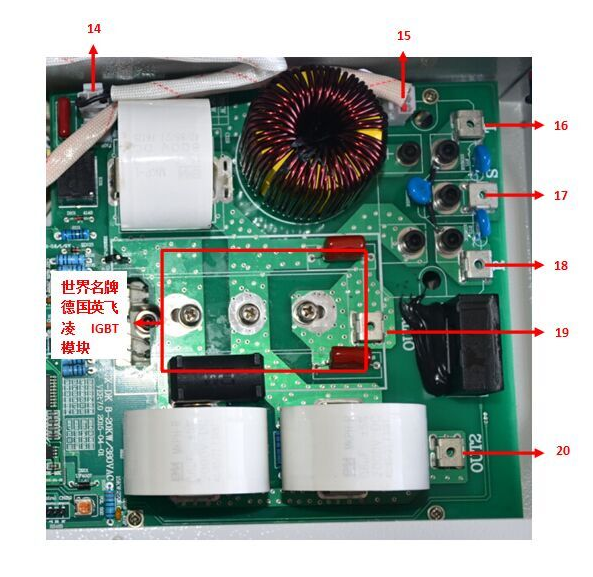

14

380V散热风扇接口

15

380V电源变压器输入

16

电源火线380V

17

电源火线380V

18

电源火线380V

19

接线圈（接时一定要串过互感器，否则会显示E-01 ）

20

接线圈

名称

参数性能

额定功率

10KW（输入15A）、15KW（输入20-22A）两款

额定电压频率

AC 380V/50Hz

电压适应范围

AC 380V±10%

适应环境温度

-20℃~50℃

适应环境湿度

≤95%

功率调节范围

20%-100%无级调节

热转换效率

≥95%

有效功率

≥85%

工作频率

5-40KHz

主电路结构

半桥式串联谐振

控制系统

基于DSP数字控制平台

应用模式

开放式应用平台

显示器

可编程数字显示器

启动时间

〈1S

瞬间过流保护时间

≤2uS

功率过载保护

130%瞬间保护

软启动方式

具有完全电气隔离软启动加热/停止模式

支持PID调节功率

识别0-5V输入电压

本机内部支持0-150℃负载温度检测

精度达±1℃（注意：若是需要测量150℃以上的温度，需另外接温控器）

实物尺寸

高360*宽185*高厚180

适配线圈参数（10KW/380V）

大于10mm2，长度32-36m，电感量160-200uH

适配线圈参数（15KW/380V）

大于16mm2，长度28-35m，电感量120-150uH

线圈与负载距离（保温棉厚度）

当圆形时为25mm，当平面时为20mm，当椭圆时为10-15mm，当超椭圆时为10mm以内。

说明：本产品不可使用在危及人身安全或其它有特殊安全要求场合！！！

运行警告（仍可继续工作，但必须调整）

代码

描述

原因及排查

A-01

线圈离负载距离较远

保温棉过厚、线圈每圈与每圈之间距离过大、线圈偏短

A-02

限流运行

线圈离负载距离过远、负载位置不正确，

A-03

频率偏高

线圈偏短

出错定义

代码

描述

原因及排查

E-01

没电流

没接线圈、线圈断开、或者线圈电感量过大，可调节F-11减小试试

E-02

瞬间过流

线圈短路、瞬间电流过大

E-03

IGBT温度传感器开路

IGBT传感器断开或没插好

E-04

IGBT过温保护

散热器温度过高、风扇不转或堵塞、

E-05

检测负载温度传感器故障

制定功能才有

E-06

检测负载温度传感器故障

制定功能才有

E-07

线圈电流过大

输入或输出电流过大保护

E-08

工作频率过高

线圈电感量过小

EnD

定时工作日期结束

需在F-14功能输入密码方可解除
