2.5kw注塑机电磁加热板是本公司专门针对注塑机，小型塑料机研发的节能环保高性能电磁加热器。
| 名称 | 参数性能 |
| 额定功率 | 2.5KW |
| 额定电压频率 | AC 220V/50Hz |
| 电压适应范围 | 100V~260V，210-260V时恒定功率输出 |
| 适应环境温度 | -20℃~50℃ |
| 适应环境湿度 | ≤95% |
| 功率调节范围 | 20%-100%无级调节（即：0.5-2.5KW之间调节） |
| 热转换效率 | ≥95% |
| 有效功率 | ≥85% |
| 工作频率 | 10-40KHz |
| 主电路结构 | 半桥式串联谐振 |
| 控制系统 | 基于AVR微控制器的数字锁相自动跟踪控制 |
| 应用模式 | 开放式应用平台 |
| 显示器 | 可编程数字显示器 |
| 启动时间 | 〈1S |
| 瞬间过流保护时间 | ≤2uS； |
| 功率过载保护 | 130%瞬间保护 |
| 软启动方式 |
|
| 支持PID调节功率 | 识别0-5V输入电压 |
| 支持0-150℃负载温度检测 | 精度达±1℃ |
| 实物尺寸 | 长190*宽120*高100(含风扇)； |
| 适配线圈参数 | 4mm2，长度20-23m，电感量100-150uH |
| 线圈与负载距离（保温棉厚度） | 当圆形时为20-25mm，当平面时为15-20mm，当椭圆时为10-15mm，当超椭圆时为10mm以内。 |
| 说明：本产品不可使用在危及人身安全或其它有特殊安全要求场合！！！ | |
产品快速安装

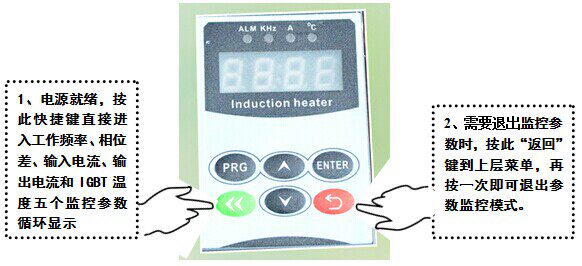

电源和线圈就绪：把软启动端子短接后就启动工作，工作后操作显示器默认显示输入工作电流，建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键一次，进入显示工作频率，正常时显示10-20kHz，高于22kHz，说明线圈绕少了，需要增加线圈，低于15kHz，说明线圈多绕了，需减少线圈。再按一次[快捷]键，此时显示相位差，正常时显示00-05，高于08时说明线圈少了，或者保温层可能比较厚，或者线圈间隔可能比较大，需调整。当加热到负载正常生产时的温度时，三个参数需符合标准，机器方能理想工作：一、输入工作电流：（85-100%额定范围内都算正常）；二、工作频率：10-20kHz，最好在15kHz左右；三、相位差：00-05之间。
六、产品保护功能
如果电磁加热器发生异常，保护功能动作，报警停止后，显示屏幕自动切换到显示下列错误（异常）。万一没有下列显示，或其他为难的问题，请与经销店或本公司联系。
保护功能动作后，请处理引起的原因后，电磁加热器断电再重新上电，然后开始运转。
出错（报警）定义：
| 运行警告（仍可继续工作，但必须调整） | ||
| 代码 | 描述 | 原因及排查 |
| A-01 | 线圈离负载距离较远 | 保温棉过厚、线圈每圈与每圈之间距离过大、线圈偏短 |
| A-02 | 限流运行 | 线圈离负载距离过远、负载位置不正确， |
| A-03 | 频率偏高 | 线圈偏短 |
| 出错定义 | ||
| 代码 | 描述 | 原因及排查 |
| E-01 | 没电流 | 没接线圈、线圈断开、或者线圈电感量过大，可调节F-11减小试试 |
| E-02 | 瞬间过流 | 线圈短路、瞬间电流过大 |
| E-03 | IGBT温度传感器开路 | IGBT传感器断开或没插好 |
| E-04 | IGBT过温保护 | 散热器温度过高、风扇不转或堵塞、 |
| E-05 | 检测负载温度传感器故障 | 制定功能才有 |
| E-06 | 检测负载温度传感器故障 | 制定功能才有 |
| E-07 | 线圈电流过大 | 输入或输出电流过大保护 |
| E-08 | 工作频率过高 | 线圈电感量过小 |
| EnD | 定时工作日期结束 | 需在F-14功能输入密码方可解除 |
