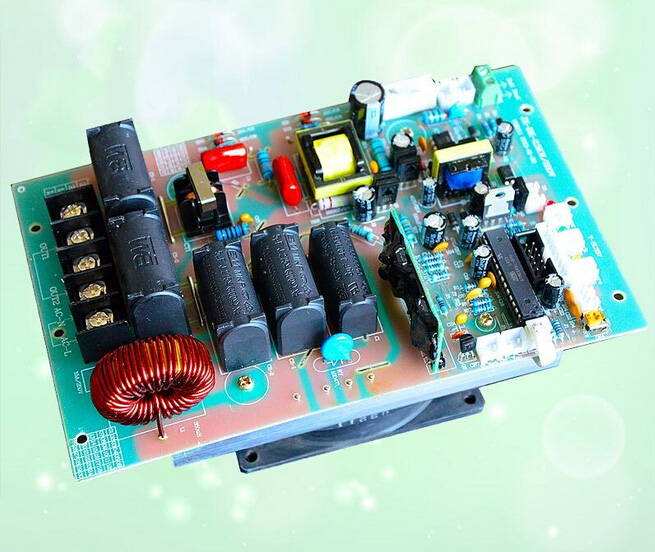

2.5KW/220V全数字电磁加热加热器控制板、控制器，是本公司继承传统半桥电路做出重大改进，精心研制专门针对注塑机，小型塑料机械设备专用节能加热主板，电路采用全数字控制，双核半桥驱动结构，具有集成化、智能化、安装调试简单方便，控制灵活的特点，也是国内唯一一家小功率电磁加热器具有可编程功能。产品安装后能使注塑机加热部份节电30%-80%之间，是注塑机、小型塑料机械设备节能改造加热理想首选产品。

单相2.5KW电磁加热器基本参数

一 、 产品电气规格

1、额定电压频率：AC 220V / 50Hz
2、电压适应范围：100V~260V
3、额定功率：   2.5KW(功率可调节 20%-100%即：0.5-2.5KW 之间调节)

二、 环境适应能力

1、温度：-20℃~50℃；
2、湿度：≤95%

三、 基本性能概述

1、电压与功率特性：210-260V 恒定功率输出；
2、热转换效率≥90%；
3、IGBT 过热保护温度：90℃；
4、工作频率：10-30KHz；
5、高可靠半桥式串联谐振回路；
6、采用两颗美国仙童60A大电流、1000V 高压 IGBT，日本新电元整桥堆；
7、基于 AVR 微控制器的高性能全数字锁相自动跟踪控制；
8、数字化无级调节功率；
9、强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；
11、可配电工编程显示器或简易控制操作面板；
10、启动时间〈1S；
11、瞬间过流保护时间≤2uS；
12、采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中 24 小 时可靠工作；
13、支持 0-5V 或 4-20mA 输入做 PID 调节功率；
14、支持 0-100℃负载温度检测（精度达±1℃）；
15、具有完全电气隔离软启动加热/停止模式，方便与温控制器连接；
16、当多个板子一起加热时，软启动接口可以直接并联使用（注意：上接上，下接 下，不要接反，接反了不能同时控制工作/停止！），可以实现一个温控器同时 控制多个板子工作/停止。
17、具有 12V 和 24V 输入启动/停止模式，便于与固态继电器控制接口（注意：当使用此功能时，软启动就要空着，需要把短接环拆除！）；
18、具有加热线圈短路、开路保护功能；
19、在同一炮筒上，多达 30 个线圈同时工作而互不干扰；
20、可以设置 1-255 天工作，计时完毕自动关闭，需输入密码方可以解除（出厂密 码请咨询厂家）；
21、实物尺寸：长 190*宽 120*高 100（含风扇）；
22、使用寿命：≥50000Hrs

四、系统接线说明

1、板子上有三个指示灯，Power：电源指示灯，Work：为工作灯，Failure： 为故障灯。正常工作时 Power 和 Work 在亮。Failure 灭。当电路发生故障时 Failure 在指示灯闪亮，当 Work 工作灯在闪亮时，表示在检测线圈。
2、出厂时配套三个外接指示灯，供用户把板子上的三个指示灯引到电箱外面。
3、Soft Boot 此端子是用来启动/停止的。当闭合时是工作的；当断开时是停止的。
（注意：出厂时 Soft Boot 此端子默认为闭合。采用软启动工作时，需把闭合跳 线拆除）。
4、AC-L 和 AC-N 是 220V 电源输入。
5、OUT1 和 OUT2 是接加热线圈。
6、线圈安装选择：云母高温线4mm2，长度约 17-20 米（第一次安装时，请往最 长靠），保温棉厚度约 15-25mm。

五、安装注意事项

单相2.5KW电磁加热器模块详解

1、安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。
2、为了安全，安装外壳要可靠接地。
3、注意板子的入风和出风情况，保证通风透气。
4、线圈的外接引线不要太长，一般每边取 1-3 米左右，太长了，功率会达不到最佳 效果。
5、当多个板子一起工作时，线圈与线圈的距离请要保持50mm以上，过近时会有 可能出现工作不正常，工作过程中出现“吱。。。吱。。。”声是正常的。
6、当多个板子一起工作时，线圈引线最好不要捆在一起，最好分开放置，并注意不 要进水。发现产品进水或者潮湿时，请停止使用，清理后方可以使用。
7、请定期清理板子上和风扇上的灰尘，这样会大大提高产品的寿命。

单相2.5KW电磁加热器安装图
