名称

参数性能

额定功率

3KW

额定电压频率

AC   220V/50Hz

电压适应范围

100V~260V，210-260V时恒定功率输出

适应环境温度

-20℃~50℃

适应环境湿度

≤95%

功率调节范围

20%-100%无级调节

热转换效率

≥95%

有效功率

≥85%

工作频率

5-40KHz

主电路结构

半桥式串联谐振

控制系统

基于DSP高性能高速处理控制系统

应用模式

开放式应用平台

显示器

可编程数字显示器(可通过modbus 实现远程控制）

启动时间

〈1S

瞬间过流保护时间

≤2uS

功率过载保护

130%瞬间保护

软启动方式

具有完全电气隔离软启动加热/停止模式

支持PID调节功率

识别0-5V输入电压（借助热电偶转0-5V转换器，可以测量0-1000℃温度）

支持0-150℃负载温度检测

精度达±1℃（注意：若是需要测量150℃以上，的温度，需另外接温控器）

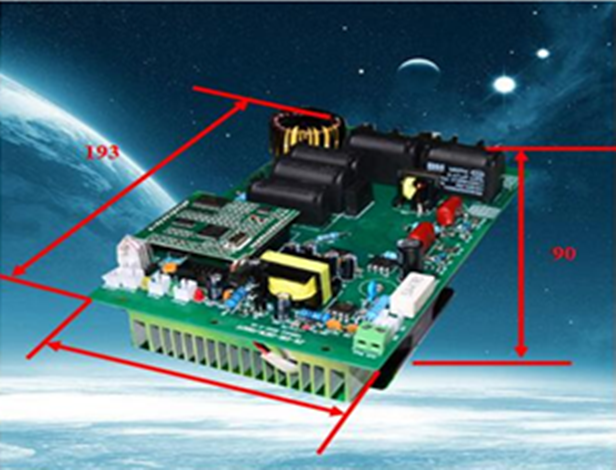

实物尺寸

长220*宽220*高110 (未含风扇)

适配线圈参数（3KW/220V）

4mm2，长度17-20m，电感量90-110uH

适配线圈参数（3.5KW/220V）

6mm2，长度15-17m，电感量80-100uH

线圈与负载距离（保温棉厚度）

当圆形时为25mm，当平面时为20mm，当椭圆时为10-15mm，当超椭圆时为10mm以内。

说明：本产品不可使用在危及人身安全或其它有特殊安全要求场合！！！

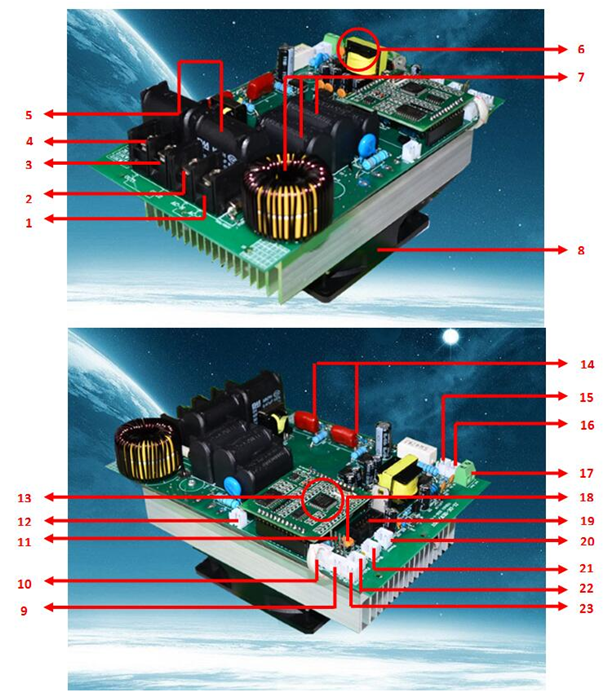

编号

接线和用途

1

电源火线220V

2

电源零线

3

接线圈

4

接线圈

5

工业级谐振电容

6

工业高抗扰开关电源

7

电源多级LC虑波器，有效抑制电源高频谐波干扰

8

台湾进口滚珠长寿命散热风扇

9

外部负载温度检测接口2，精度达±1℃（最高150℃）

10

IGBT温度检测接口

11

RS485接口，可实现远程控制

12

外接24V工作指示灯，工作时常亮，不工作时，闪亮

13

基于32位DSP全数字控制器

14

工业半桥结构，德国英飞凌IGBT

15

SSR（固态继电器）外接启动接口（请注意正负）

16

软启动接口，和隔壁软启动接口是并联在一起，出厂时默认为短接，软启动需要外接时，一定要拔掉出厂的短接环

17

软启动接口

18

电流大小调节（注意：不能乱调）

19

外接可编程操作显示器

20

外接LED电源指示灯

21

外接LED工作指示灯

22

外接LED故障指示灯

23

多功能输入接口（通过F-20来设置）：

1、 做外接电位器10K输入，可以调节功率大小20%-100%范围

2、 做外接PID输入（0-5V）输入

做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可显示1000℃）
