3kw电磁加热控制板

  • 发布在:电磁加热板
  • 发布时间:2016-09-21
  • 查看次数:260
  • 订购热线:13715213036

    单相3KW电磁感应加热控制器 注塑机节能电磁感应加热器

    3KW电磁感应加热主板填补了电磁感应加热中没有3KW的空白,产品性能稳定质量好,产品电路采用全数字控制,双核半桥驱动结构,具有集成化、智能化、安装调试简单方便,控制灵活的特点。主板接口丰富,国内首家支持标准modbus RTU通讯协议,轻松实现触摸屏人机界面。加热器节能效果在30%-80%

    rzn220v3kw-0

    单相3KW电磁加热器(JS1300-003)产品主要特点:

    强大的控制平台

    高工艺工业级双面布线

    内含专用采暖多段可编程定时功能

    开放式硬件架构

    丰富的外围接口

    完美的可靠性设计

    人机工程设计

    多达30多种保护功能

    世界名牌英飞凌IGBT变频技术

    内集modbus RTU 通讯协议,可外接触摸屏

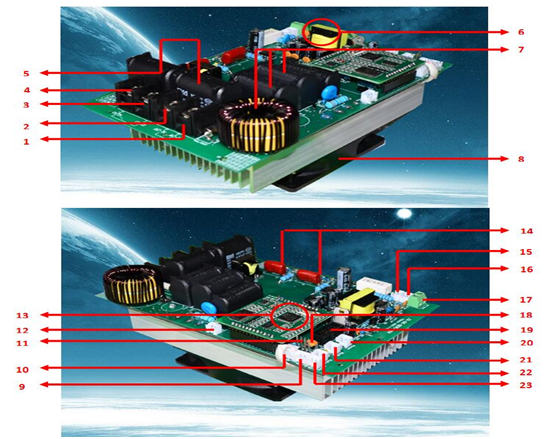

    一、产品的部件名称和接线

    0920181815




    编号

    接线和用途

    1

    电源火线220V

    2

    电源零线

    3

    接线圈

    4

    接线圈

    5

    工业级谐振电容

    6

    工业高抗扰开关电源

    7

    电源多级LC虑波器,有效抑制电源高频谐波干扰

    8

    台湾进口滚珠长寿命散热风扇

    9

    外部负载温度检测接口2,精度达±1℃(最高150℃)

    10

    IGBT温度检测接口

    11

    RS485接口,可实现远程控制

    需要RS485控制时请在这里下载资料:

    http://wenku.baidu.com/link?url=ZJboBcBSHqwxGu0fEPe-MRuFhPAx1iAjX9Z3JpryDRpJkOgMRRIVxGHA2E2cHZAAWeSfO5TiFzZin2NoMjvbO-xX3ssLLc0AoxPHc4X3GhC

    12

    外接24V工作指示灯,工作时常亮,不工作时,闪亮

    13

    基于32位DSP全数字控制器

    14

    工业半桥结构,德国英飞凌IGBT

    15

    SSR(固态继电器)外接启动接口(请注意正负)

    16

    软启动接口,和隔壁软启动接口是并联在一起,出厂时默认为短接,软启动需要外接时,一定要拔掉出厂的短接环

    17

    软启动接口

    18

    电流大小调节(注意:不能乱调)

    19

    外接可编程操作显示器

    20

    外接LED电源指示灯

    21

    外接LED工作指示灯

    22

    外接LED故障指示灯

    23

    多功能输入接口(通过F-20来设置):

    1 做外接电位器10K输入,可以调节功率大小20%-100%范围

    2 做外接PID输入(0-5V)输入

    做红外测温仪或热电偶转换电压0-5V输入,实现显示温度和控制功率大小(最高可显示1000℃)
