名称

参数性能

额定功率

2.5KW

额定电压频率

AC 220V/50Hz

电压适应范围

100V~260V，210-260V时恒定功率输出

适应环境温度

-20℃~50℃

适应环境湿度

≤95%

功率调节范围

20%-100%无级调节（即：0.5-2.5KW之间调节）

热转换效率

≥95%

有效功率

≥85%

工作频率

5-40KHz

主电路结构

半桥式串联谐振

控制系统

基于AVR微控制器的数字锁相自动跟踪控制

应用模式

开放式应用平台

显示器

可编程数字显示器

启动时间

〈1S

瞬间过流保护时间

≤2uS；

功率过载保护

130%瞬间保护

软启动方式

1. 具有完全电气隔离软启动加热/停止模式
2. 具有12V和24V输入启动/停止模式

支持PID调节功率

识别0-5V输入电压

本机内部支持0-150℃负载温度检测

精度达±1℃（注意： 在注意： 注意： 游泳注 注意：若是需要测量150℃以上的温度，需另外接温控器）

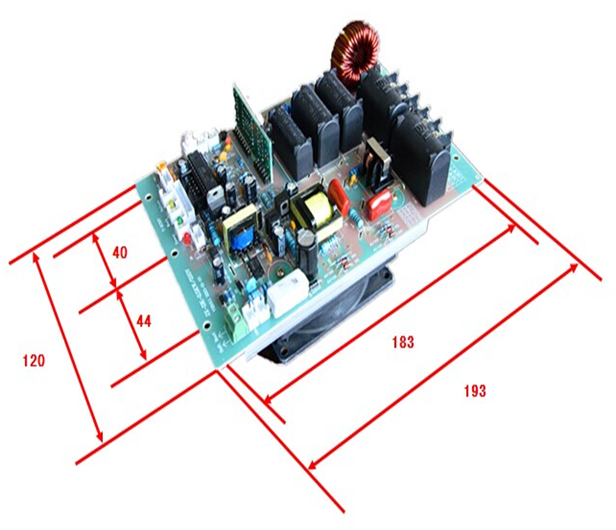

实物尺寸

长190*宽120*高100(含风扇)；

适配线圈参数

4mm2，长度20-23m，电感量100-150uH

线圈与负载距离（保温棉厚度）

当圆形时为20-25mm，当平面时为15-20mm，当椭圆时为10-15mm，当超椭圆时为10mm以内。

说明：本产品不可使用在危及人身安全或其它有特殊安全要求场合！！！

编号

接线和用途

1

接电源火线

2

接电源零线

3

接线圈

4

接线圈

5

60A大电流仙童IGBT组成半桥式主电路结构

6

CLC电源虑波结构，有效抑制谐波干扰电源

7

接简单显示器

8

接可编程数字显示器

9

基于AVR微处理器数字控制系统

10

外接12V工作指示灯，工作时常亮，不工作时，闪亮

11

负载检测温度接口，接热敏电阻，最高检测温度℃，精度达±1℃

12

IGBT温度传感器接口

13

调节功率电位器。需要做PID调节时，拆开电位器另外接一个两针插座，外接0-5V控制即可实现PID调节功率功能

14

RS485通信

15

故障指示灯接口，正常工作时灭，发生故障时为闪亮

16

工作指示灯接口，正常工作时常亮。未工作时不亮

17

电源指示灯接口，有电源时常亮

18

软启动接口，一般闭合启动，断开停止，此端接到温控器输出

19

出厂默认短接坏短接。当软启动接口接到温控器时，短接坏一定要拔掉

20

外电源12或24V启动接口，请参照第三章操作，当用此功能时，一定注意电压方向
